目前PCB電路板的拼板方式主要有三種型式，一是V槽連接，二是郵票孔連接，三是橋點連接。就目前來說，使用V槽連接的PCB拼板是占有絕大多數的，但是出于現在電子電路的不斷發展，郵票孔拼板及橋點拼板應用也越來越多了，連接的方式由V槽的直線型也變成了各種各樣的拼板形狀，各種不規則的拼板方式，也促進了分板機的不斷創新，之前傳統的分V槽拼板的比如走刀式分板機，走板式分板機，鍘刀式分板機等均不能達到分切不規則曲線拼板板的要求。作為十年多的老品牌的分板機原始制造生產廠家，自然對市場的各種電路板的生產工藝有著與時俱進的理解，下邊就介紹下東莞創威的PCB曲線式分板機的各種型號。
       一，銑刀式全自動PCB曲線式分板機，CW-F01（此型號PCB曲線式分板機是一臺利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割的設備。取代了人工折斷、C-CUT或PUSH的切割瑕疵，提高產品質量，減少報廢率。此機型分板應力在四種PCB曲線式分板機中是最小的，通過兩個工作平臺，可進行全自動的分板作業流程。）

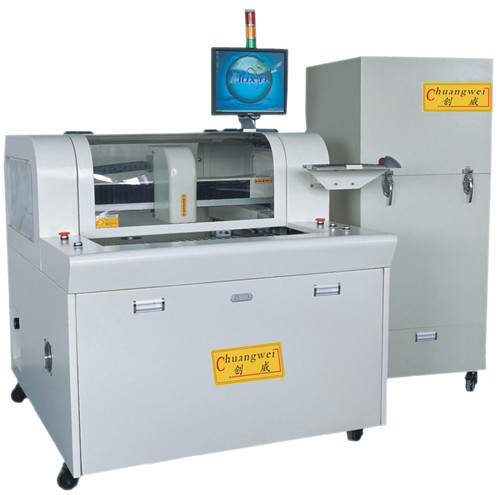

銑刀式全自動PCB曲線式分板機，CW-F01
       全自動銑刀式PCB曲線式分板機，CW-F01主要特點優勢：
1，適合拼板及半成品的分割。
2，尤其是日益增加的通訊產品。
3，應外殼多變且不規則的線路板設計。
4，可程式設置來分割不同類型的拼板。
5，應力最小的切割方式。
6，MARK點視覺對位補償。
7，保證切割準確，雙工作臺設計。
8，高產能，可切割任何形狀之線路板。
       二，氣動沖床PCB曲線式分板機，CWPE（此型號PCB曲線式分板機分板動力來源主要是干燥氣體，可以一次性分切出一整拼板的PCB板，需要配套不同沖壓模來分切不同規格的PCB連板，比如可以一次性分切出12片或是20片的小板，極大的提高了生產效率。此型號PCB曲線式分板機底部配置腳輪，便于在車間移動操作。）

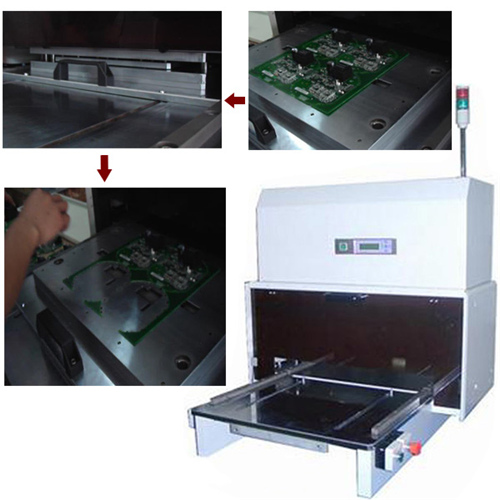

氣動沖床PCB曲線式分板機，CWPE
       把分板沖模安裝在氣動沖床PCB曲線式分板機，CWPE上，把要分切的曲線PCB拼板放于下模對應位置，按啟動開關可進行一次性分板，工作中下模采用自動推拉，減輕勞動強度,更提高安全度，同時取放成品十分方便。
       氣動沖床PCB曲線式分板機，CWPE應用于：手機，數碼像機，電子配件，電腦，汽車等的電路板批量模切，切割多聯電路板時，能發揮最大效果。電子行業如手機板，內存卡，手機軟線路，HDI（高密度印刷電路板）、FPCB(柔性電路板）和FCCL(柔性覆銅箔層壓板)等分割。對于大批量通槽式PCB基板和軟性線路板（FPC）的分割，效率尤為顯著。
       氣動沖床PCB曲線式分板機，CWPE特點：
1、自動化程度高，操作簡單安全
2、可更換多款模具，且換模方便容易
3、下模自動進出，取放產品方便，成品可落入抽屜
4、將切板時產生的內應力降至最低并且避免錫裂
5、沖切半成品PCB、 FPC效率極高
       氣動沖床PCB曲線式分板機，CWPE規格：
1、分板機型號：CWPE
2、輸入電壓：110/220VAC
3、工作氣壓：0.50-0.70干燥氣源
4、沖切出力(噸數):3（可定制做到30噸）
5、放板工作面積:330*220(MM)
6、重量:530 (KG)
7、機器尺寸:730*810*1700(MM)
       三，臺式?jīng)_床PCB曲線式分板機，CWPL（此型號PCB曲線式分板機分板動力來源主要機構動作，可以一次性分切出一整拼板的PCB板，需要配套不同沖壓模來分切不同規格的PCB連板，比如可以一次性分切出12片或是20片的小板，極大的提高了生產效率。此型號PCB曲線式分板機是桌面型的，可以放置在工作臺上進行操作，節省空間。比CWPE的放板面積更大些，可分更大面積的一些的PCB拼板。其它分切原理與CWPE基本相同。）、

臺式?jīng)_床PCB曲線式分板機，CWPL
       臺式?jīng)_床PCB曲線式分板機，CWPL規格：
1、分板機型號：CWPL
2、輸入電壓：110/220VAC
3、沖切出力(噸數):8T
4、放板工作面積:460*320 (MM)
5、機器重量:680  (KG)
6、機器尺寸:930*880*1230(MM)
       四，單點鉤刀式PCB曲線式分板機，CWV-LT（此型號PCB曲線式分板機是利于“T”或“L”型鉤刀刀片沖切來進行曲線板的單連接點分切，當客戶需要分切異形孔PCB板的型號及數量不多時可選用此種方式，具有較高的經濟性。）

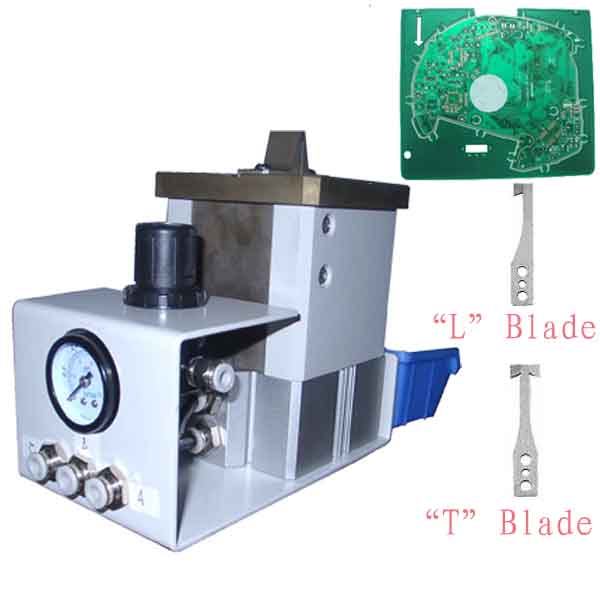

單點鉤刀式PCB曲線式分板機，CWV-LT
       單點鉤刀式PCB曲線式分板機，CWV-LT特點：
1，全氣動控制，操作簡單
2，適合分切各種PCB連接點
3，鉤刀式工作，鉤刀之外形可訂做
4，替換鉤刀方便快捷
5，體積小，不損傷基板及基板上之零件
       單點鉤刀式PCB曲線式分板機，CWV-LT機器規格：
1，分板機型號：CWV-LT
2，行程次數：12次/分
3，分板方式：“T”或“L”型刀片沖切
4，分板厚度：0.3-2.5mm
5，工作氣壓：0.50-0.70Mpa干燥氣源
6，滑塊行程：2mm
7，機器重量：2KG
8，機器尺寸：280x105x185mm
       以上四種型號的PCB曲線式分板機是可以分不規則曲線板的，但如果是直線板也是可以用，如選用氣動沖床PCB曲線式分板機，CWPE，臺式?jīng)_床PCB曲線式分板機，CWPL來進行分切曲線拼板，同時根據不同板的大小規格等情況來制作相對應板的分板五金沖切模具，一次性可分切出多塊的小板，可得到更高的生產效率。銑刀式全自動PCB曲線式分板機，CW-F01利用銑刀來切割PCB拼板，雙工作臺加工能減少等待時間，提高產量，同時且能得到更低的分板應力。
       如果您正在為不知選用何種型號的PCB曲線式分板機來進行分切不規則的PCB拼板，您還可以在線咨詢或是電話東莞創威的銷售客服人員進行具體的咨詢，東莞創威客服將竭誠為您答復關于不規則曲線分板的相關問題。東莞創威始終堅持以優質的產品及完好的服務來面對市場客戶。
